rip 动态路由协议, 设备自己寻找路径.
rip 是距离矢量协议,把自己的路由表更新给下一个路由器,下一个路由器在把自己的路由表更新给下一个路由器.
度量值: 跳数, 跳数超过15不可达.
每30秒收敛一次.
v1使用广播,v2使用组播,一旦启用了rip就有资格监听组播信息,组播地址224.0.0.9,.
管理距离是120,静态路由的管理距离是1,数字越小优先级越高.
v1无类路由(不发送子网掩码),v2有类路由(发送子网掩码).
udp协议传输, 应用层协议, 端口号520.
协议号: 17
消息形式:  请求消息,响应消息
默认支持等价负载均衡: 支持4个下一跳, 最大人为的改成6.

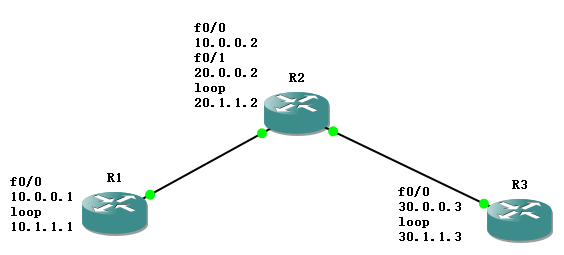

开始配置rip协议.

r1路由器配置ip和还回虚拟ip.
r1#conf t
r1(config)#int f0/0
r1(config-if)#ip add 10.0.0.1 255.255.255.0
r1(config-if)#no sh
r1(config-if)#exit
r1(config)#int lo
r1(config)#int loopback ?
  <0-2147483647>  loopback interface number
r1(config)#int loopback 0
r1(config-if)#
r1(config-if)#ip add 10.1.1.1 255.255.255.255

r2路由器配置ip和还回虚拟ip.
r2#conf t
r2(config)#int f0/0
r2(config-if)#ip add 10.0.0.2 255.255.255.0
r2(config-if)#no sh
r2(config-if)#int f0/1
r2(config-if)#ip add 20.0.0.2 255.255.255.0
r2(config-if)#no sh
r2(config-if)#int l0
r2(config-if)#ip add 20.1.1.2 255.255.255.255
r2(config-if)#end
r2#show ip interface brief
interface                  ip-address      ok? method status                protocol
fastethernet0/0            10.0.0.2        yes manual up                    up
fastethernet0/1            20.0.0.2        yes manual up                    up
loopback0                  20.1.1.2        yes manual up                    up

r3路由器配置ip和还回虚拟ip.
r3#conf t
r3(config)#int f0/0
r3(config-if)#ip add 20.0.0.3 255.255.255.0
r2(config-if)#no sh
r3(config-if)#int l0
r3(config-if)#ip add 20.1.1.3 255.255.255.255

配置r1路由器的rip协议.
r1(config)#router rip
r1(config-router)#version 2
关闭自动汇总
r1(config-router)#no auto-summar
宣告自己直连接口网络进入组播.
r1(config-router)#net 10.0.0.0
r1(config-router)#net 10.1.1.1

配置r2路由器的rip协议.
r2#conf t
r2(config)#router rip
r2(config-router)#version 2
r2(config-router)#no auto-summary
r2(config-router)#do show ip route
     20.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
c       20.0.0.0/24 is directly connected, fastethernet0/1
c       20.1.1.2/32 is directly connected, loopback0
     10.0.0.0/24 is subnetted, 1 subnets
c       10.0.0.0 is directly connected, fastethernet0/0
r2(config-router)#net 20.0.0.0
r2(config-router)#net 10.0.0.0
r2(config-router)#net 20.1.1.2
配置r3路由器的rip协议.
查看r1路由信息, 设备自己配置路由完成.
r1#show ip route
     20.0.0.0/8 is variably subnetted, 3 subnets, 2 masks
r       20.0.0.0/24 [120/1] via 10.0.0.2, 00:00:07, fastethernet0/0
r       20.1.1.2/32 [120/1] via 10.0.0.2, 00:00:07, fastethernet0/0
r       20.1.1.3/32 [120/2] via 10.0.0.2, 00:00:07, fastethernet0/0
     10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
c       10.0.0.0/24 is directly connected, fastethernet0/0
c       10.1.1.1/32 is directly connected, loopback0
