2013-07-29 14:03:55
原文地址：raid磁盘阵列详解 作者：ygril
磁盘阵列（redundant arrays of inexpensive disks，raid），有“价格便宜具有冗余能力的磁盘阵列”之意。原理是利用数组方式来
作磁盘组，配合数据分散排列的设计，提升数据的安全性。磁盘阵列是由很多价格较便宜的磁盘，组合成一个容量巨大的磁盘组，利用个
别磁盘提供数据所产生加成效果提升整个磁盘系统效能。利用这项技术，将数据切割成许多区段，分别存放在各个硬盘上。磁盘阵列还能
利用同位检查（parity check）的观念，在数组中任一颗硬盘故障时，仍可读出数据，在数据重构时，将数据经计算后重新置入新硬盘中。

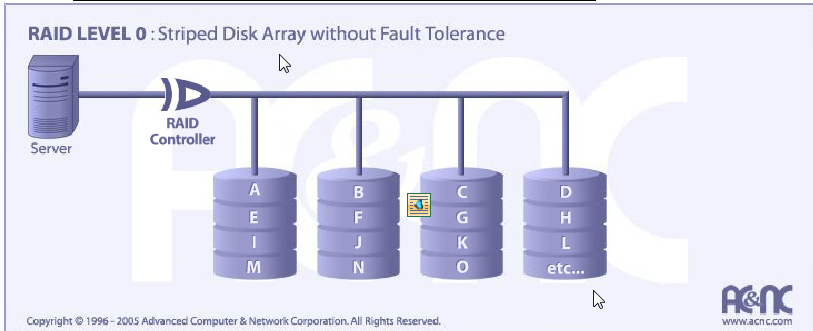

raid 0(条带 （strping）)
是组建磁盘阵列中最简单的一种形式，只需要2块以上的硬盘即可，成本低，可以提高整个磁盘的性能和吞吐量。
raid 0没有提供冗余或错误修复能力，但实现成本是最低的。
特点：速度快，没有容错能力
raid1：镜像（mirroring）
id 1称为磁盘镜像，原理是把一个磁盘的数据镜像到另一个磁盘上，也就是说数据在写入一块磁盘的同时，会在另一块闲置的磁盘上生成镜像文件，
在不影响性能情况下最大限度的保证系统的可靠性和可修复性上，只要系统中任何一对镜像盘中至少有一块磁盘可以使用，甚至可以在一半数量的
硬盘出现问题时系统都可以正常运行,当一块硬盘失效时，系统会忽略该硬盘，转而使用剩余的镜像盘读写数据，具备很好的磁盘冗余能力。虽然这
样对数据来讲绝对安全，但是成本也会明显增加，磁盘利用率为50%，以四块80gb容量的硬盘来讲，可利用的磁盘空间仅为160gb。另外，出现
硬盘故障的raid系统不再可靠，应当及时的更换损坏的硬盘，否则剩余的镜像盘也出现问题，那么整个系统就会崩溃。更换新盘后原有数据会需要
很长时间同步镜像，外界对数据的访问不会受到影响，只是这时整个系统的性能有所下降。因此，raid 1多用在保存关键性的重要数据的场合。

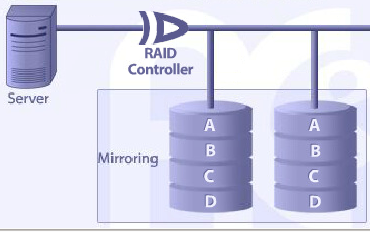

raid 1示意图

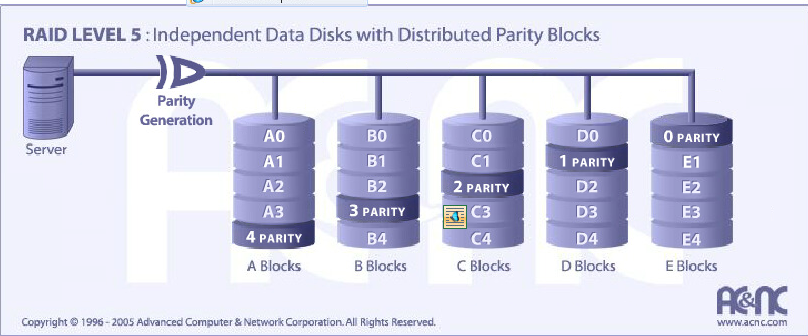

raid5：条带 分布校验
3块以上，利用率为（n-1）/n,有容错功能，最多可以坏一块磁盘
raid6：条带 分布校验 分布校验
5块以上，利用率为（n-2）/n,有容错功能，最多可以坏二块磁盘

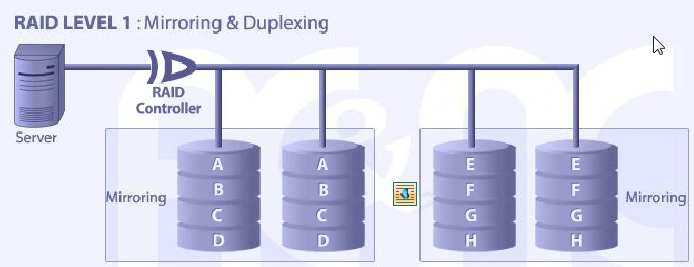

raid10：镜像 条带
利用率为50%

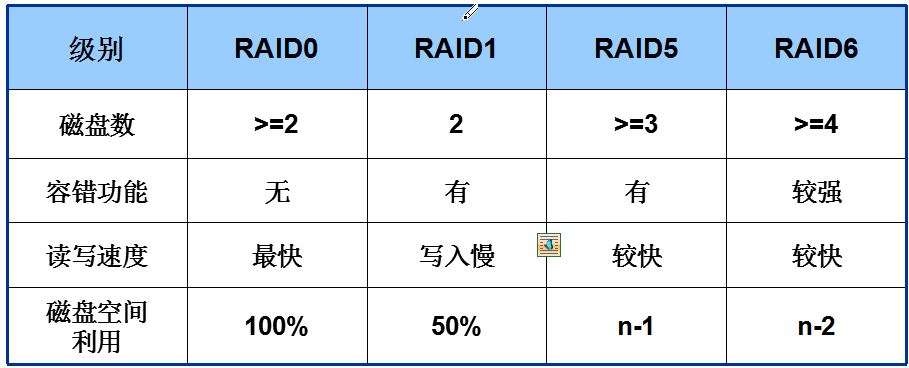

raid配置总结：
mdadm命令:
mdadm - manage md(mutiple disk) devices aka linux software raid
currently, linux supports linear md devices, raid0 (striping), raid1
(mirroring), raid4, raid5, raid6, raid10, multipath, faulty, and con-
tainer.
-c:新建raid设备
-l：设定raid级别
-n：磁盘数目：设定raid成员设备数目
-x(spare device)：磁盘数目，设定备用磁盘数目
-s:扫描配置文件/etc/madam.conf
-d：查看raid设备信息
-s：停用raid
-a：激活raid
[root@lvm ~]# cat /proc/mdstat 查看raid的配置信息
personalities : [raid6] [raid5] [raid4]
md5 : active raid5 sde[5] sdf[4](s) sdd[2] sdc[1] sdb[0]
3144192 blocks super 1.2 level 5, 512k chunk, algorithm 2 [4/4] [uuuu]
unused devices:
[root@lvm ~]# mdadm -ds 查看设备信息
array /dev/md5 metadata=1.2 spares=1 name=lvm:5 uuid=e433a3d5:94c67839:5e66cae5:e4976d17
创建raid5
mdadm -c /dev/md5 -l5 -n4 -x1 /dev/sd[bcdef]
查看raid的详细信息
mdadm -d /dev/md5
创建配置文件
mdadm -ds >>/etc/mdadm.conf
停止 raid
mdadm -s /dev/md5
查看raid信息
cat /proc/mdstat
格式化挂载raid磁盘阵列
mkfs.ext4 /dev/md5
自动挂载raid阵列
修改/etc/fstab
注:/boot分区用于存放引导文件，不用应用raid机制
raid5模拟故障
让失效的/dev/sdb1替换为/dev/sdg1
mdadm /dev/md5 -a /dev/sdg1 -r /dev/sdb1
配置共享的热备份磁盘
多个raid共享备份磁盘节约空间
修改 mdadm.conf文件添加 spare-group\sparedisks
--monitor开启监控raid
多种元数据格式
-es 查看成员设备上的元数据信息
--zero -superblock 清空成员设备上的元数据信息
[root@localhost ~]# mdadm -e /dev/sdb 查看磁盘上的元数据
千万不要在没有关闭raid的情况下删除分区
正确关闭raid的步骤
1.umount卸载raid文件系统
2.mdadm -s停用raid
3.清空/etc/mdadm.conf文件
4.清除/etc/fstab中raid的挂载记录
5.清除每块磁盘上的元数据
6.删除/dev/下所对应的raid设备
[root@lvm ~]# cat /proc/mdstat 查看raid的配置信息
personalities : [raid6] [raid5] [raid4]
md5 : active raid5 sde[5] sdf[4](s) sdd[2] sdc[1] sdb[0]
3144192 blocks super 1.2 level 5, 512k chunk, algorithm 2 [4/4] [uuuu]
unused devices:
[root@lvm ~]# mdadm -ds
array /dev/md5 metadata=1.2 spares=1 name=lvm:5 uuid=e433a3d5:94c67839:5e66cae5:e4976d17
==========================================================================
练习：
1.新建raid5卷，使用4块磁盘作raid5，1块磁盘作热备
[root@localhost desktop]# mdadm -c /dev/md5 -l5 -n4 -x1 /dev/sd[bcdef]
mdadm: defaulting to version 1.2 metadata
mdadm: array /dev/md5 started.
[root@localhost desktop]# cat /proc/mdstat 查看raid的配置信息
personalities : [raid6] [raid5] [raid4]
md5 : active raid5 sde[5] sdf[4](s) sdd[2] sdc[1] sdb[0] 可知sdf[4]做了热备盘
3144192 blocks super 1.2 level 5, 512k chunk, algorithm 2 [4/4] [uuuu]
[root@localhost desktop]# mdadm -d /dev/md5 查看/dev/md5的设备信息
/dev/md5:
version : 1.2
creation time : sun jul 21 01:19:25 2013
raid level : raid5
array size : 3144192 (3.00 gib 3.22 gb)
used dev size : 1048064 (1023.67 mib 1073.22 mb)
raid devices : 4
total devices : 5
persistence : superblock is persistent
update time : sun jul 21 01:19:33 2013
state : clean
active devices : 4
working devices : 5
failed devices : 0
spare devices : 1
layout : left-symmetric
chunk size : 512k
name : lvm:5 (local to host lvm)
uuid : e433a3d5:94c67839:5e66cae5:e4976d17
events : 18
[root@localhost desktop]# mdadm -ds >> /etc/mdadm.conf 创建配置文件
[root@localhost desktop]# mdadm -s /dev/md5 停止raid
mdadm: stopped /dev/md5
[root@localhost desktop]# mdadm -a /dev/md5 激活raid
mdadm: /dev/md5 has been started with 4 drives and 1 spare.
[root@localhost desktop]# mkfs.ext4 /dev/md5
2.格式化raid5设备
[root@localhost desktop]# mkfs.ext4 /dev/md5 格式化md5
3.挂载使用
[root@localhost desktop]# mkdir /file
[root@localhost desktop]# mount /dev/md5 /file
4.自动挂载功能，修改/etc/fstab文件，添加
在/etc/fstab写入
/devsda5 /file ext4 defaults 0 0
[root@localhost desktop]# mdadm -d /dev/md5 格式化及挂载后， 再次查看md5设备信息
/dev/md5:
number major minor raiddevice state
0 8 16 0 active sync /dev/sdb
1 8 32 1 active sync /dev/sdc
2 8 48 2 active sync /dev/sdd
5 8 64 3 active sync /dev/sde
4 8 80 - spare
5.让其中的一块失效，然后看raid5是否能够继续使用
[root@localhost desktop]# mdadm /dev/md5 -f /dev/sdd（先失效一块）
[root@localhost desktop]# mdadm /dev/md5 -f /dev/sde （后失效一块）
使用cat /proc/mdstat命令查看修复过程(需赶快查看，才能看到效果)
6.删除有问题的磁盘，添加一个好的磁盘作热备，要求磁盘>容量一致
mdadm /dev/md5 -r /dev/sde[de] -a /dev/sd【gh】
[root@localhost ~]# cat /proc/mdstat 查看raid的构建过程
personalities : [raid6] [raid5] [raid4]
md5 : active raid5 sde[5] sdf[4](s) sdd[2] sdc[1] sdb[0]
3144192 blocks super 1.2 level 5, 512k chunk, algorithm 2 [4/3] [uuu_]
[=============>.......] recovery = 68.5% (719232/1048064) finish=0.0min speed=143846k/sec
[root@localhost file]# mdadm -d /dev/md5
/dev/md5:
version : 1.2
creation time : sun jul 21 01:19:25 2013
raid level : raid5
array size : 3144192 (3.00 gib 3.22 gb)
used dev size : 1048064 (1023.67 mib 1073.22 mb)
raid devices : 4
total devices : 5
persistence : superblock is persistent
update time : sun jul 21 01:44:49 2013
state : clean
active devices : 4
working devices : 5
failed devices : 0
spare devices : 1
layout : left-symmetric
chunk size : 512k
name : lvm:5 (local to host lvm)
uuid : e433a3d5:94c67839:5e66cae5:e4976d17
events : 68
number major minor raiddevice state
0 8 16 0 active sync /dev/sdb
1 8 32 1 active sync /dev/sdc
4 8 80 2 active sync /dev/sdf
6 8 112 3 active sync /dev/sdh
5 8 96 - spare /dev/sdg
[root@localhost file]# mdadm /dev/md5 -f /dev/sdh 再次破坏/dev/sdh
[root@localhost file]# mdadm -d /dev/md5
active devices : 4
working devices : 4
failed devices : 1
number major minor raiddevice state
0 8 16 0 active sync /dev/sdb
1 8 32 1 active sync /dev/sdc
4 8 80 2 active sync /dev/sdf
5 8 96 3 active sync /dev/sdg
6 8 112 - faulty spare /dev/sdh
[root@localhost file]# mdadm /dev/md5 -f /dev/sdh
[root@localhost file]# mdadm -d /dev/md5
/dev/md5:
state : clean, degraded, recovering
active devices : 3
working devices : 4
failed devices : 1
spare devices : 1
number major minor raiddevice state
0 8 16 0 active sync /dev/sdb
1 8 32 1 active sync /dev/sdc
4 8 80 2 active sync /dev/sdf
5 8 96 3 spare rebuilding /dev/sdg
6 8 112 - faulty spare /dev/sdh
【root@localhost file]# mdadm /dev/md5 -f /dev/sdf 破坏/sdf盘
active devices : 2
working devices : 2
failed devices : 3
number major minor raiddevice state
0 8 16 0 active sync /dev/sdb
1 8 32 1 active sync /dev/sdc
2 0 0 2 removed
3 0 0 3 removed
4 8 80 - faulty spare /dev/sdf
5 8 96 - faulty spare /dev/sdg
[root@localhost /]# mount -a 卸载再挂载
mount: wrong fs type, bad option, bad superblock on /dev/md5,
[root@localhost /]# mdadm -s /dev/md5
mdadm: stopped /dev/md5
[root@localhost /]# mdadm -a /dev/md5
mdadm: /dev/md5 assembled from 2 drives - not enough to start the array.
[root@localhost /]# mdadm -es /dev/sdb 查看成员设备上的元数据信息
array /dev/md/5 metadata=1.2 uuid=e433a3d5:94c67839:5e66cae5:e4976d17 name=lvm:5
[root@localhost /]# mdadm -e /dev/sdb
raid level : raid5
device role : active device 0
array state : aa.. ('a' == active, '.' == missing)
=========
删除/dev/md5
1.卸载挂载点
[root@localhost /]# umount /dev/sda5
2.[root@localhost /]#mdadm -s停用raid
3.清空 /etc/mdadm.conf文件
4彻底清除/etc/fstab文件的挂载记录
5.清除每块磁盘的元数据
[root@localhost /]# mdadm --zero-superblock /dev/sd[bcdefg]
6.删除/dev/下所对应的raid设备
