本文分享自天翼云开发者社区《》，作者:汪****波
天翼云支持本地数据中心idc（internet data center）通过冗余专线连接到天翼云云上专有网络vpc（virtual private cloud）时，需要在本地idc侧和vpc侧分别配置健康检查来检测物理专线的连通性。当其中一条物理专线检测出故障时，可以顺利切换到另一条物理专线。

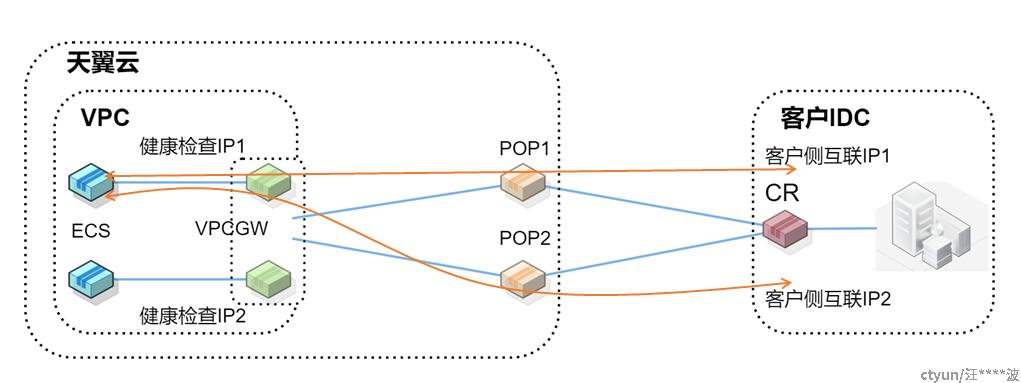

如图1所示，天翼云控制器在云侧部署了对专线客户侧互联ip1的探测会话，源ip我们可以选择云侧vpc网段选择，例如vpc网段为10.0.0.0/24的地址，我们可以选择10.0.0.100作为健康检查ip1。另一条专线进行类似配置对专线客户侧互联ip2的探测会话，源ip我们可以选择云侧vpc网段选择，例如vpc网段为10.0.0.0/24的地址，我们可以选择10.0.0.101作为健康检查ip2，探测频率为2-3s，探测周期为3-8个，即连续3-8个探测报文没有收到回应，则认为探测出现fail，目前只支持icmp探测协议。
注意：
1）健康检查ip需要占用vpc内任意空闲的私网ip地址，这个ip占用后不能再被用户使用。
2）客户cr设备需要能正常回应健康检查的icmp request报文，不要禁止ping回应和限速。
图1

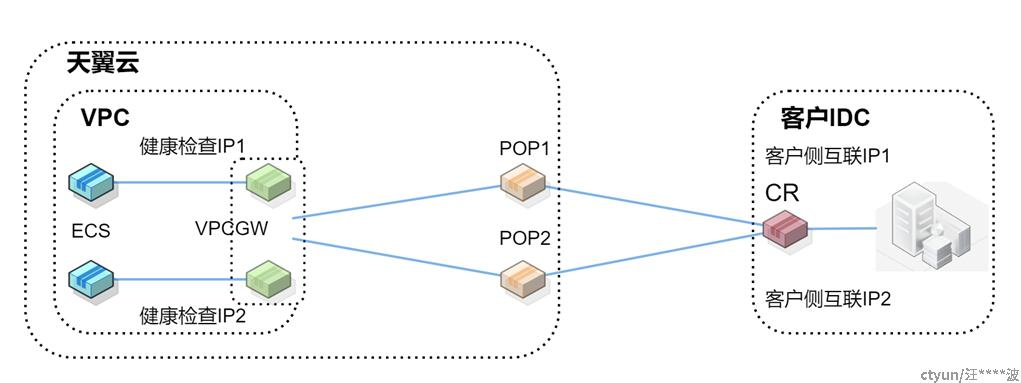

正常情况下，客户vpc与idc之间的流量可以在两条专线之间形成负载分担，如图2所示。
图2
如图3所示，当其中一条专线链路出现故障时，健康检查可以上报探测客户侧互联ip1故障，通知天翼云控制面进行路由切换，将去往这条的路由撤销，流量全部走另一条专线。同时客户侧有需要有探测pop交换机的能力，将访问vpc的流量也全部切到另一条专线。
同理，当该链路故障恢复以后，流量又可以重新走回该专线链路与另一条链路形成负载分担。
图3
